SWM TF1 quelles différences entre parties cycles

[swm 29]

merci gerard :clin: :clin:

[svoum]

Très intéressant Gerard, la section des tubes principaux est la même sur tous les cadres?

oui sauf les 347 370 440 tube + gros

[svoum]

oui s'est le meme que sur les RSGS sauf la 440 2 cm de plus :clin:

[swm 29]

bonjour

l'axe de colonne de direction du tf1 première generation est-il le même que sur les rg gs ?

ou quelqu'un peut-il me donner les cotes de l'axe tf1 colonne courte

merci
jc

[THIERRY]

Très intéressant Gerard, la section des tubes principaux est la même sur tous les cadres?

[svoum]

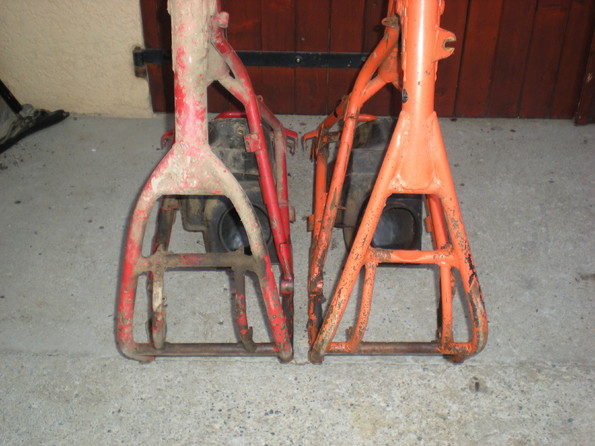

voila les different cadres de tf1 (tole)



alors les premiers cadre de tf1 on garder le bas du cadre des rsgs

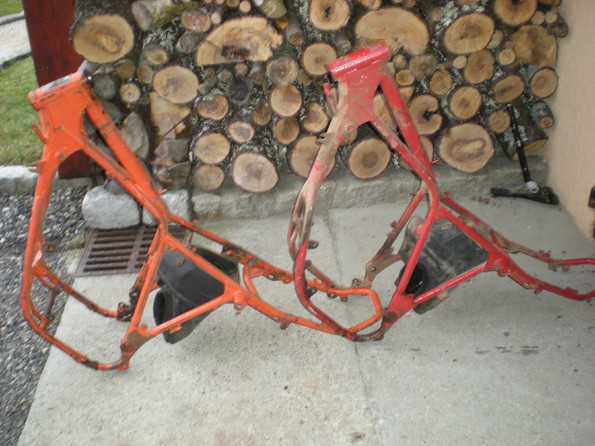

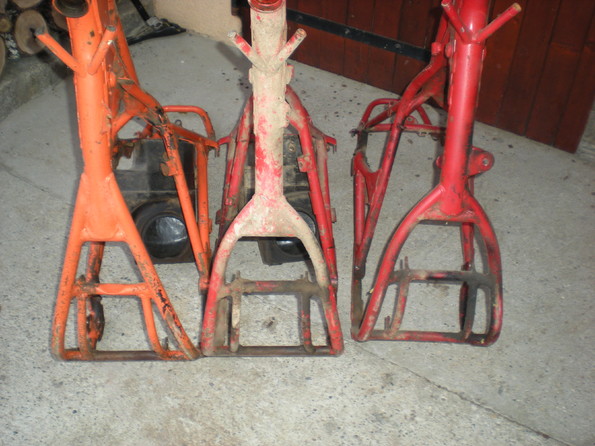

la photo 3 le cadre de doite et un rsgs les deux de gauche des tf1
voilou

[birdy459]

merci de tes reponces, mais quelqu un a til les plans avec ces modifications ???

[harpo]

Bonjour,
Il y a 2 grands types de cadre TF1:

- le 1ere série pour réservoir tôle a la colonne 'courte' et les fixations AV moteur sur cadre.
Les 'grosses' (>=347) ont les tubes AR plus gros et le bras oscillant rallongé. Il y a des petites plaquettes soudées pour accueillir les bonbonnes séparées des Corte & Cosso et un axe pour tenir le gros patin de réservoir.

- le 2nde série en réservoir plastique ont la colonne 'longue' et les fixations AV moteur démontables. Les 'grosses' (>=347) ont toujours les tubes AR plus gros mais le bras allongé apparaît dès la 250.

Dans la phase de transition, des montages hybrides ont du existé !
Par ex la 440 n°15 n'a plus les fixations de bonbonnes alors que la n°16 les a !

Joyeuses Fêtes

[birdy459]

bien vu , mais l original en a3 est le meme et j en voit pas d autre , mais je peux me renseigner pour avoir les autres si ils existent , j attendrai de voir joel robert a la chinelle pour voir si il a ca (vu qu il a vendu swm )

[Swoum_55]

bonjour , tole ou plastoc meme cadre en tf1 il n y a que 1 plan de construction
[img_citation]http://www.srcf.fr/forum/img_forum/2012 ... 0050-4.JPG[/img_citation]
si quelqu un a un plan tole different ??? en tf1

Les cadres pour plastiques orange n'ont pas non plus le gros tampon caoutchouc sous le reservoir tenu par un petit tube soudé sur le tube du cadre
Le tampon caoutchouc uniquement pour reservoirs tole avant meme la RS GS il me semble

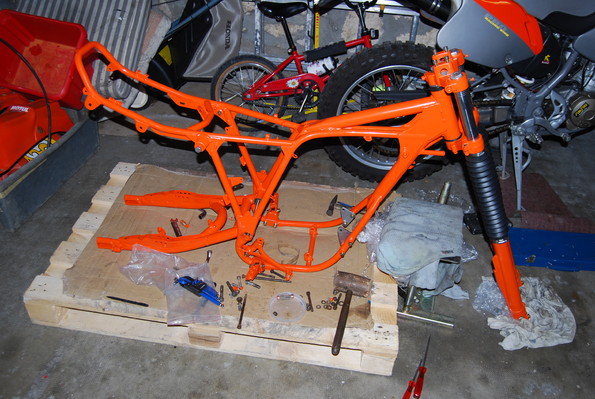

Un très bel exemple de TF1 réservoir plastique:

http://www.srcf.fr/forum/viewtopic.php?id=444&p=2

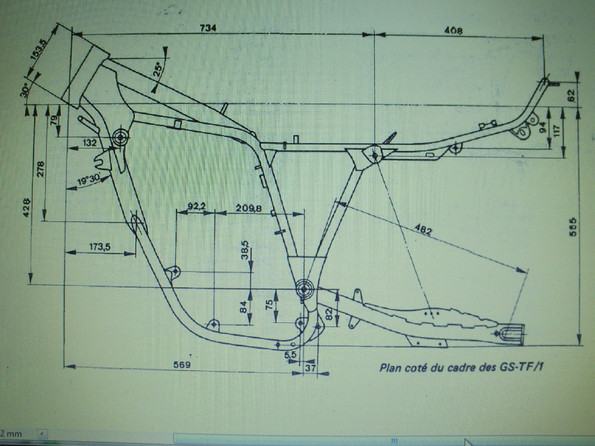

Le plan est celui publié dans la RTM n°41

[THIERRY]

La section des tubes sur les grosses aussi!

[Didier77]

bonjour , tole ou plastoc meme cadre en tf1 il n y a que 1 plan de construction
[img_citation]http://www.srcf.fr/forum/img_forum/2012 ... 0050-4.JPG[/img_citation]
si quelqu un a un plan tole different ??? en tf1

Les cadres pour plastiques orange n'ont pas non plus le gros tampon caoutchouc sous le reservoir tenu par un petit tube soudé sur le tube du cadre
Le tampon caoutchouc uniquement pour reservoirs tole avant meme la RS GS il me semble

[svoum]

d'accord avec toi jmsflor et en + les plastic la fixation avant du moteur sont en alu et pas souder sur le cadre sur les toles il y a deux sorte de cadres different au niveau du berceau

:clin:

[jmsflor]

bonjour , tole ou plastoc meme cadre en tf1 il n y a que 1 plan de construction
[img_citation]http://www.srcf.fr/forum/img_forum/2012 ... 0050-4.JPG[/img_citation]
si quelqu un a un plan tole different ??? en tf1

Je crois que tu te trompes Birdy. ;/

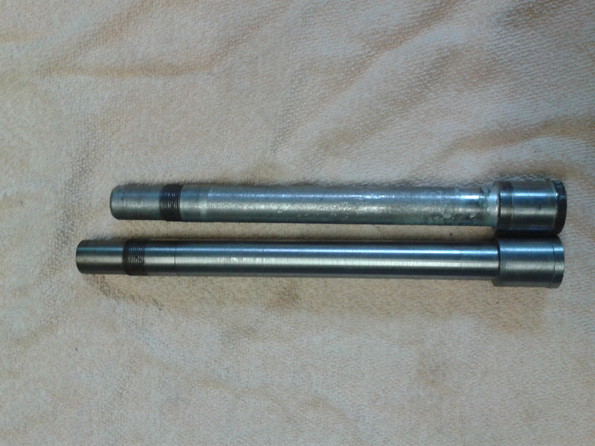

La colonne de direction de la "tôle" est 2 cm plus courte que celle de la "plastic".
Je l'ai appris à mes dépends!
La preuve par l'image!



De plus, sur le cadre de la "plastic", il n'y a pas plus de pattes sur lesquelles, on vient fixer l'axe de roulette de chaîne, Juste derrière les poses pieds.

:clin:

[thierry13]

je crois qu'il y a pas de roue a broche sur les grosses swm
